我國自十三五規劃開展以來,節能減排,實現更綠色、更持久、更為可持續的良性發展便成為企業重點把控工作之一。BLDC/PMSM電機采用新型電機設計、可以極大地提高輸出效率,達到很好的節能效果,因此成為大多數企業的優先選擇。隨著BLDC/PMSM電機的應用范圍越來越廣,對電機高效節能、噪音、穩定性、小型化和高轉速等要求也越來越高。作為電機控制的核心元器件,主控芯片扮演著至關重要的作用,主控芯片不僅要有強大的電機控制專用外設,而且需要有很強的實時性能。
進芯電子推出的ADM16F01是一款高度集成的高性能BLDC/PMSM控制器,它采用高性能16位CPU,最高工作頻率為40MHZ。
存儲方面,ADM16F01內嵌32Kx16位Flash、512x16位ROM,具備2塊256 x 16位DARAM、32x16位DARAM和2K x 16位SARAM。
ADM16F01內部還集成了6路NMOS Pre-Driver、運算放大器、PGA、比較器,高速ADC、SCI、SPI等模塊,采用QFN-56和LQFP-48 兩種封裝形式,非常適用于BLDC/PMSM 電機方波、SVPWM/SPWM、FOC 驅動控制。
高性能16位CPU,采用哈佛(Harvard)總線架構
工作主頻最高為40MHz,集成片內1.8V線性穩壓電源(LDO)
32K x 16位Flash,512 x 16位ROM
集成三相高、低側半橋驅動電路,支持6路NMOS Pre-Driver輸出
支持串行端口SPI、SCI,兼容通用異步收發(UART) 標準
快速轉換速率為300ns/3.33MSPS
具備3個片內PGA、1個獨立運算放大器、4個電壓比較器、13個通用I/O (GPIO) 引腳以及8個復用數字輸入通道
進芯電子致力于為業內提供高集成度、高性能及高性價比的數字信號處理器芯片(DSP),ADM16F01完全滿足三相BLDC/PMSM電機控制的應用需求。除電機控制外,ADM16F01還適用于低壓電動工具、低壓水泵、低壓家電(風扇或吸塵器)以及電動自行車行業等領域。

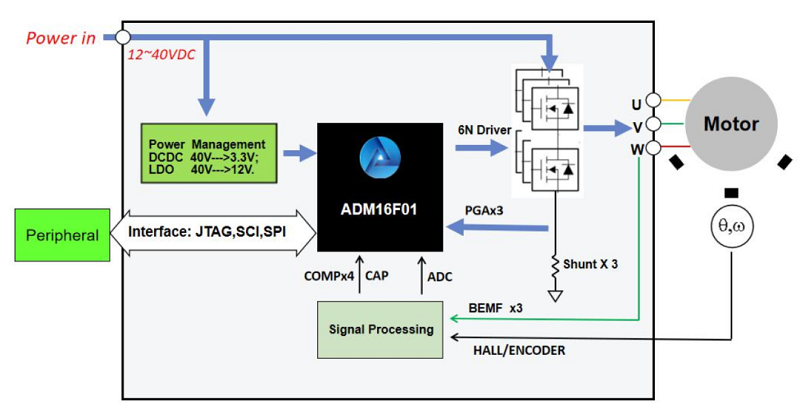

▲典型應用電路圖
